超视距雷达采集、处理、记录系统应用案例
更新时间:2019-07-24 19:06:13
超视距雷达采集、处理、记录系统应用案例硬件组成:8通道125M数字接收机板 16块高速通用数字信号处理...
超视距雷达采集、处理、记录系统应用案例
硬件组成:8通道125M数字接收机板 16块
高速通用数字信号处理板 2块
12光纤数字信号处理板 2块
大容量磁盘阵列数据记录系统 1套
CPCI主控计算机板 5块
4U 8槽 cPCI 机箱 5套
应用描述:

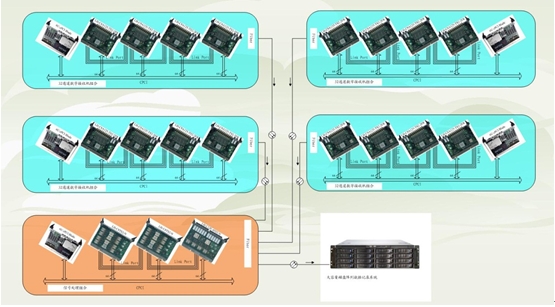

本案例采用16块8通道125M数字接收机板搭建构成了128通道的数字采集系统,数据采样后经过光纤接口送到信号处理组合中的12光纤数字信号处理板(上,再由信号处理组合中的2块高速通用数字信号处理板完成信号处理。同时12光纤数字信号处理板可把数据通过光纤接口送到大容量磁盘阵列数据记录系统中完成记录。
